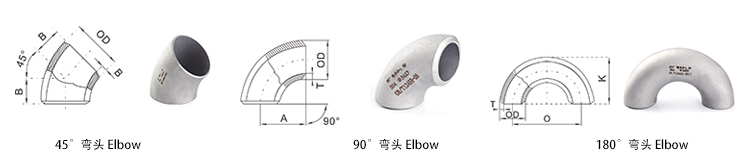

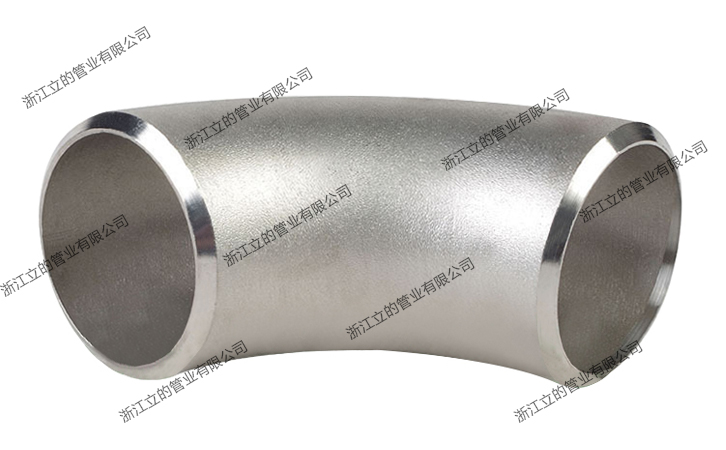

不锈钢90度弯头是弯头中十分常见的一种，因此在制图过程中90度弯头放样的方法也是很多人需要学习的重要知识。下面，立的管业为大家详细介绍90度弯头放样的计算方法。

　　弯度90度，直径300MM,是这样下料：划一根直线长为∏(d-t)(d---圆管外径，t---板厚)。

　　把该线段16等分，从0.1.2.3......16。两节等径直角弯头放样计算计算式：Yn=r cosα当0°≤αn≤90°时 Yn=1/2(d-2t)cosα

　　当90°<αn≤180°时 Yn=1/2dcosα

　　式中Yn---展开图圆周长度等分点至曲线坐标值;

　　r---辅助圆半径;

　　d---圆管外径;

　　t---板厚;

　　αn---辅助圆周等分角度;直径为300mm的管，

　　n可选16α1=360°/16=22.5°α2=45°α3=67.5°α4=90°α5=112.5°α6=135°.α7=157.5°α8=180°

　　计算式：Y0=1/2(d-2t)cos0°=0.5(d-2t)

　　Y1=1/2(d-2t)cos22.5°=0.4619(d-2t)

　　Y2=1/2(d-2t)cos45°=0.3536(d-2t)

　　Y3=1/2(d-2t)cos67.5°=0.1913(d-2t)

　　Y4=1/2(d-2t)cos90°=0

　　Y5=1/2 dcos112.5°=-0.1913d

　　Y6=1/2 dcos135°=-0.3536d

　　Y7=1/2 dcos157.5°=-0.4619d

　　Y8=1/2 dcos180°=-0.5d

　　因为Y0为正值，在XX轴0处是向上0.5(d-2t)，Y1-Y3都是向上，Y4是0正好在X轴，而Y5-Y8为负值，因此向下作线段。

　　然而把这九个点连接起来，出现二个曲线，这是一半，另一半与其相同。这样做出的样板是90度弯头的一半。
